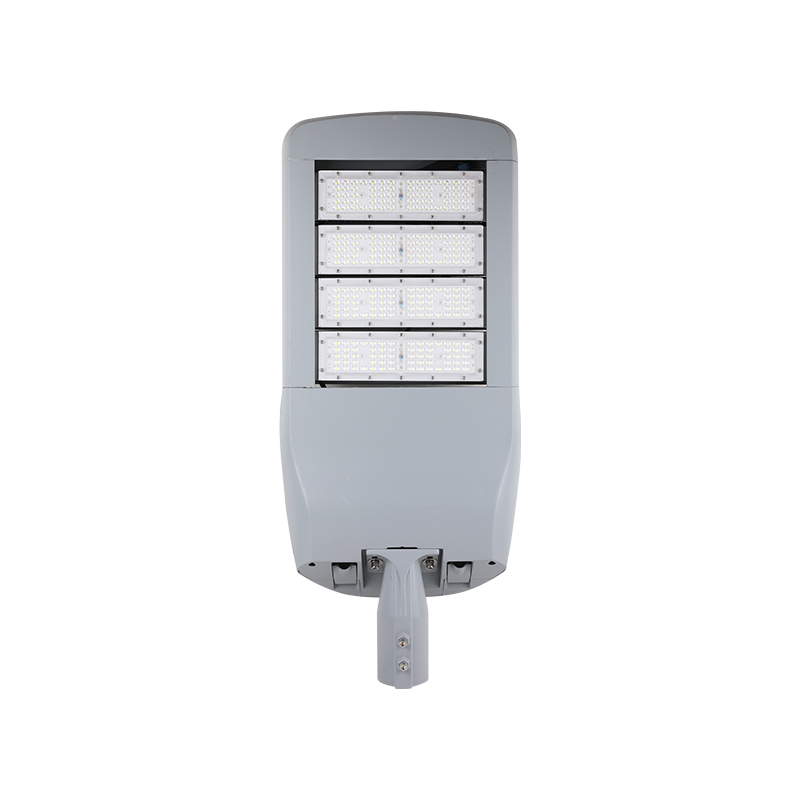

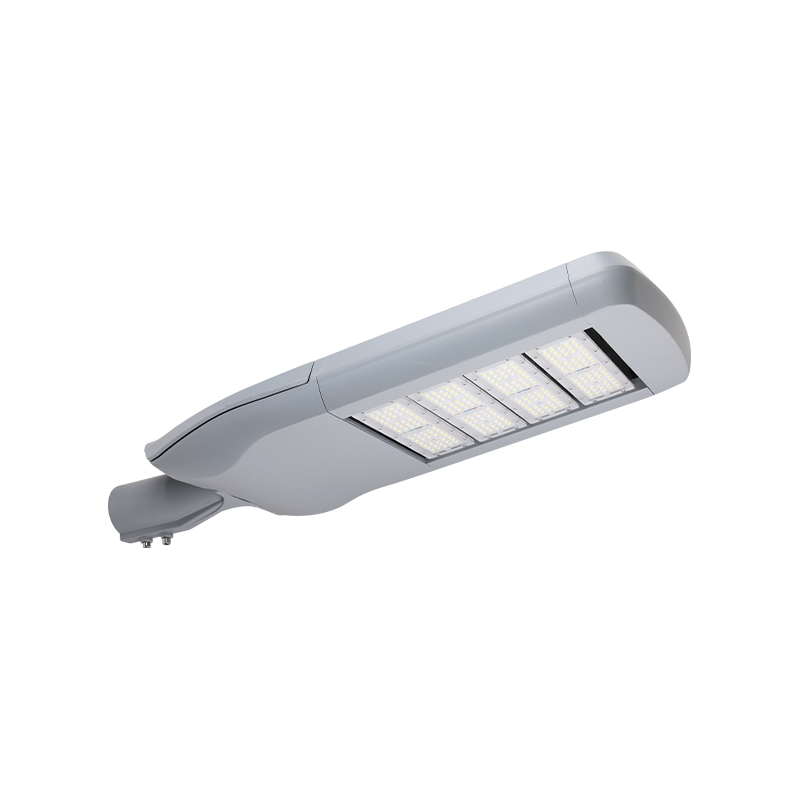

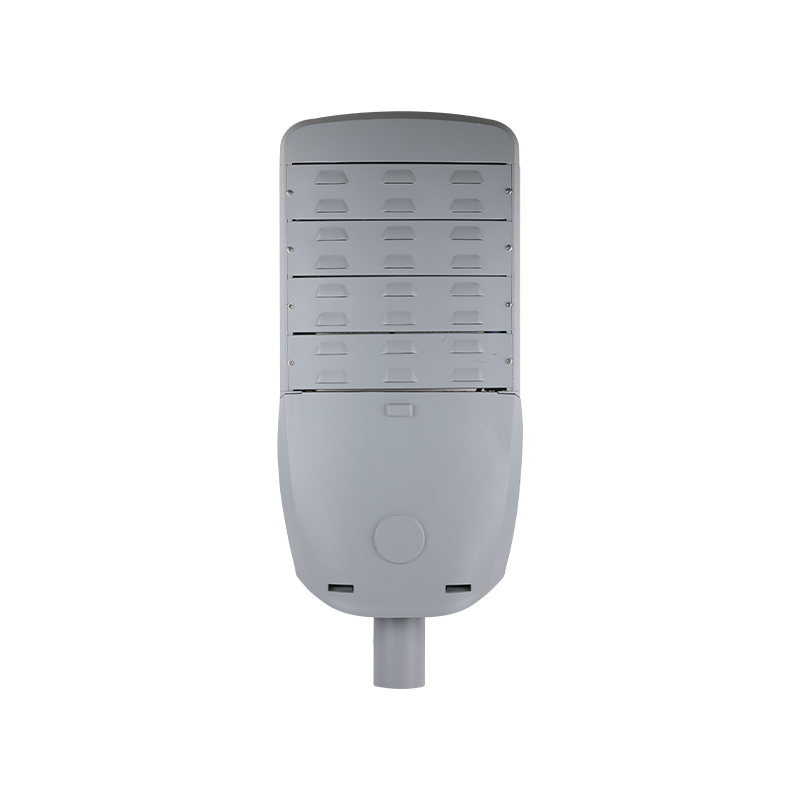

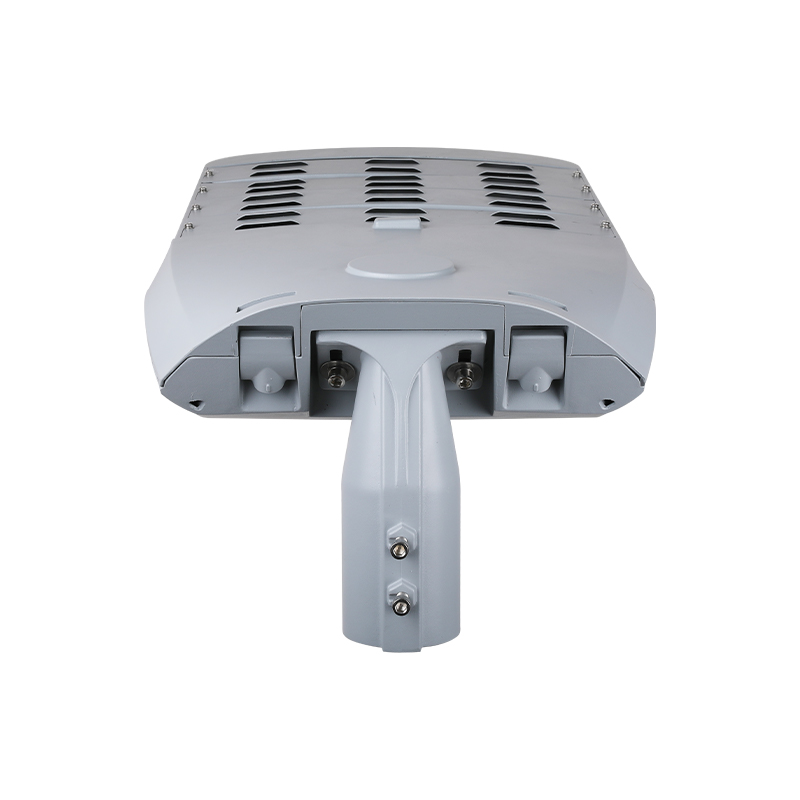

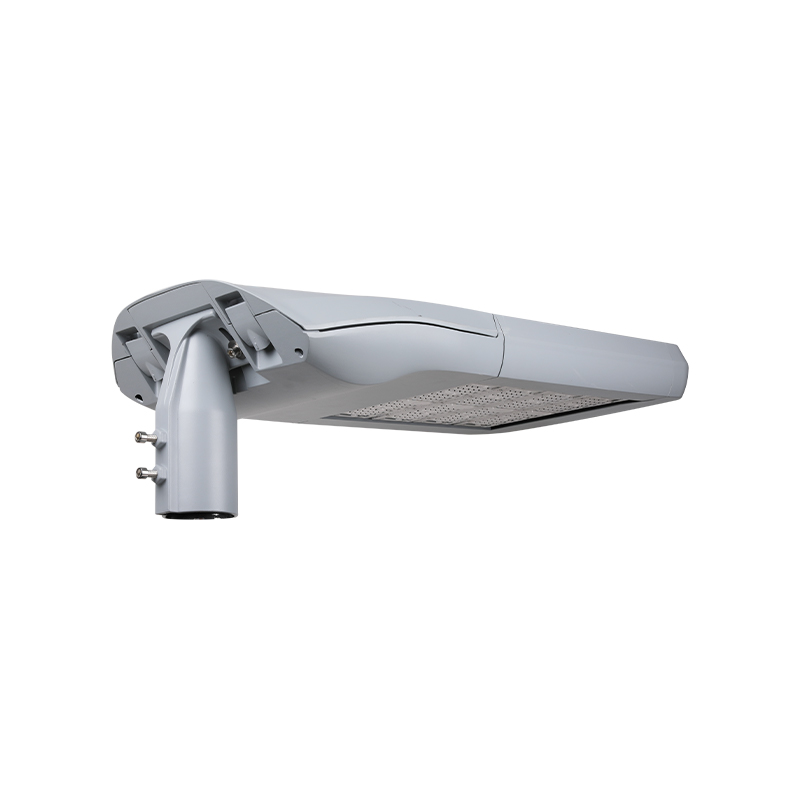

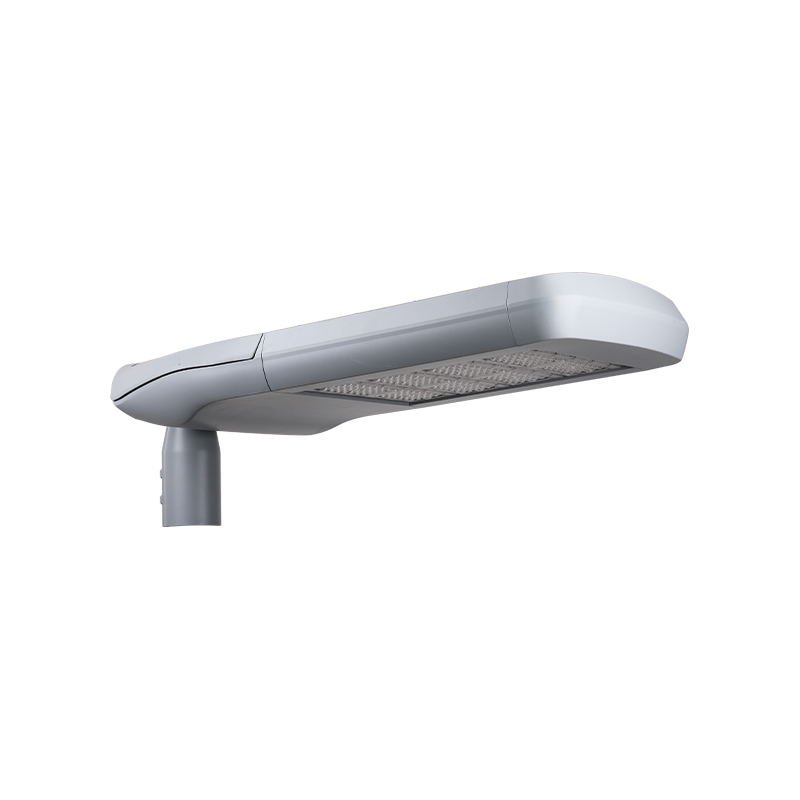

Motore modulare Design Lampione stradale a LED serie FORTUNE MODULAR

Descrizione del prodotto

FORTUNE MODULAR presenta molti vantaggi significativi. Il suo design e le sue funzioni rifletano le caratteristiche di efficienza, flessibilità e orientamento al futuro. Il vano ingranaggi e il vassoio degli ingranaggi possono essere facilmente aperti e sostituiti senza attrezzi, il che semplifica notevolmente il processo di manutenzione e migliora l'operatività e l'affidabilità dell'apparecchiatura. Il design del motore LED modulare può essere espanso in modo flessibile da un modulo a sei moduli, il che non solo soddisfa le esigenze di diversi scenari, ma migliora anche significativamente il rapporto costo-efficacia e offre agli utenti maggiore flessibilità e adattabilità.
Il prodotto adotta un corpo in alluminio pressofuso ad alta pressione ed è ricoperto da un rivestimento in polvere di poliestere resistente alla corrosione per garantire la durata e la stabilità dell'apparecchiatura in ambienti difficili. Il design della presa ad angolo regolabile ssuporta l'ingresso laterale e l'installazione sulla parte superiore della colonna, migliorando ulteriormente la praticità e l'applicabilità dell'installazione.

PRINCIPALI APPLICAZIONI

STRADA E AUTOSTRADA

PONTI

AREE URBANE E RESIDENZIALI

PIAZZE E AREE PEDONALI

SPECIFICHEIFICHE TECNICHE

SPEC	M01	M02	M03	M04	M05	M06
Potenza	30-60w	60-120 W	90-180w	120-240w	150-300 W	180-360w
Tensione in ingresso	100-277 V/50-60 Hz
Temperatura del colore	3000-6500K
Indice di resa cromatica	IRC > 70
Temperatura operativa	-40 ℃ ~50 ℃
Materiale dell'alloggiamento	ADC12
Protezione dall'ingresso	IP66
Forza d'impatto	IK08
Protezione contro le sovratensioni	10KV/20KV
Diametro del rubinetto	60 mm
Peso	6,0 kg	7,2 kg	8,4 kg	9,5 kg	10,8 kg	12,2 kg

DESIGN NEI DETTAGLI

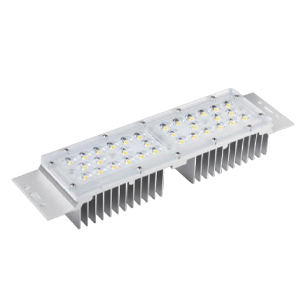

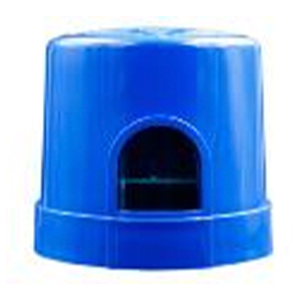

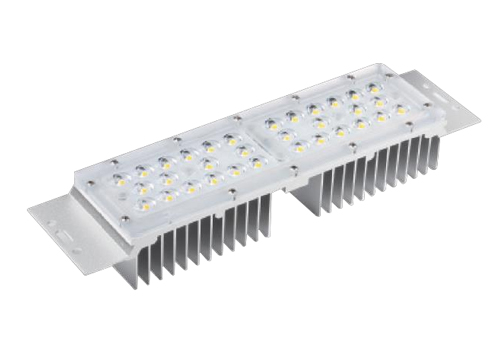

Modulo led Modulo multiled opzionale con efficienza dell'apparecchio fino a 160lm/w, lunga durata 50000 ore.	Fotocontrollo (opzionale) Opzionale con presa NEMA e fotocellula/cappuccio per cortocircuito.

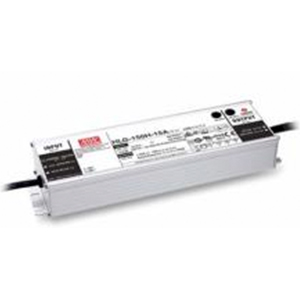

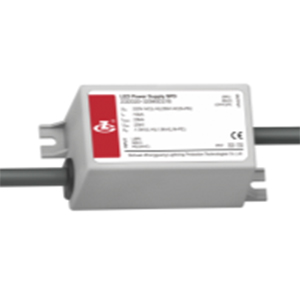

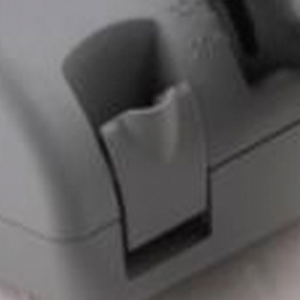

Unità di alimentazione Driver led ad alte prestazioni - Dimmerazione 0-10v su richiesta - Il marchio del conducente può scegliere tra MOSO, Meanwell, Philips, Osram.	Fibbie Apertura senza attrezzi del vano attrezzi, facile per la manutenzione.

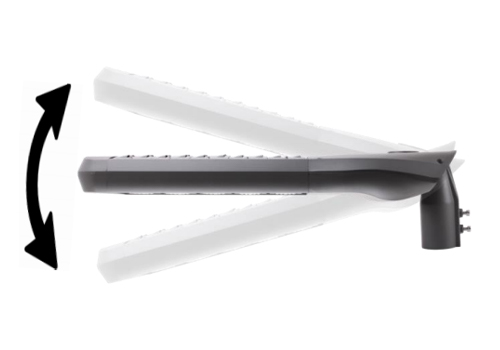

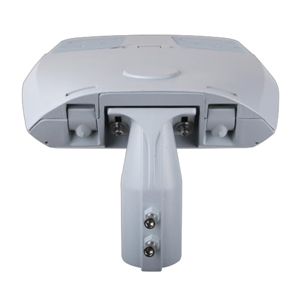

Rubinetto Ampio angolo regolabile da 0℃±15℃ per ingresso laterale e montaggio su palo.	Sezionatore di alimentazione L'apparecchio si accende automaticamente quando il vano attrezzi è aperto e dopo la chiusura, sicurezza per i lavoratori durante la manutenzione.

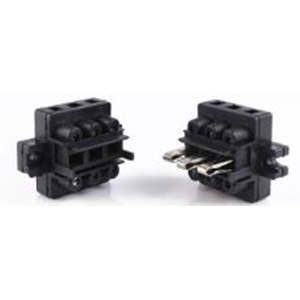

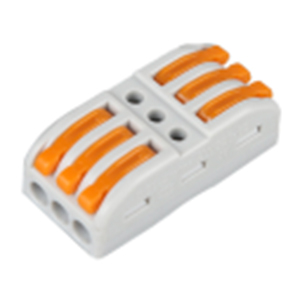

Connettore Connettore a innesto rapido, senza attrezzi, risparmia tempo.	SPD Dispositivo di protezione da sovratensione da 10 kv (20 kv opzionale), protezione più affidabile per l'alimentatore LED.

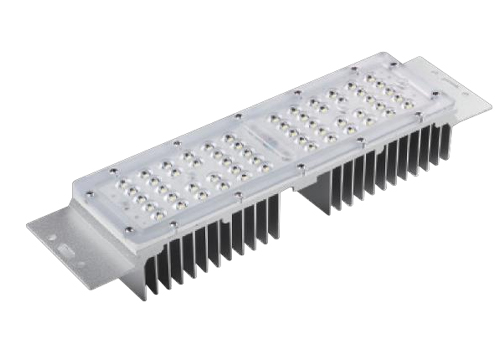

MODULO LED DISPONIBILE

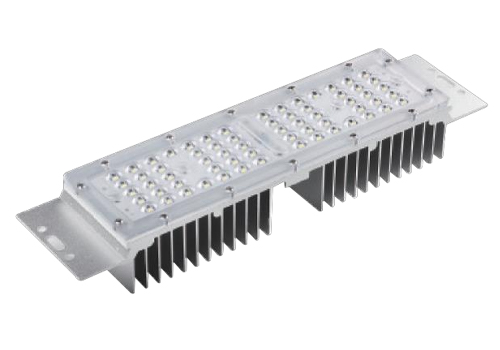

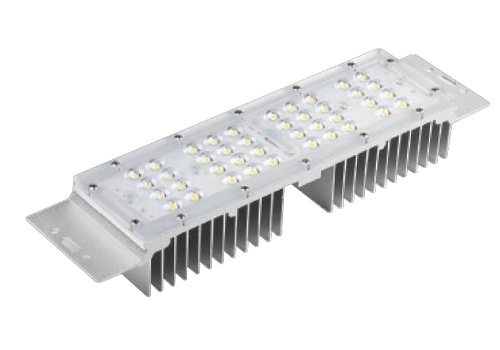

MODULO LED 5050 Quantità LED: 32 pezzi Potenza: 50 W	MODULO LED 3030 Quantità LED: 40 pezzi Potenza: 30 W
MODULO LED 3030 Quantità LED: 56 pezzi Potenza: 50 W	MODULO LED 3030 Quantità LED: 64 pezzi Potenza: 60 W

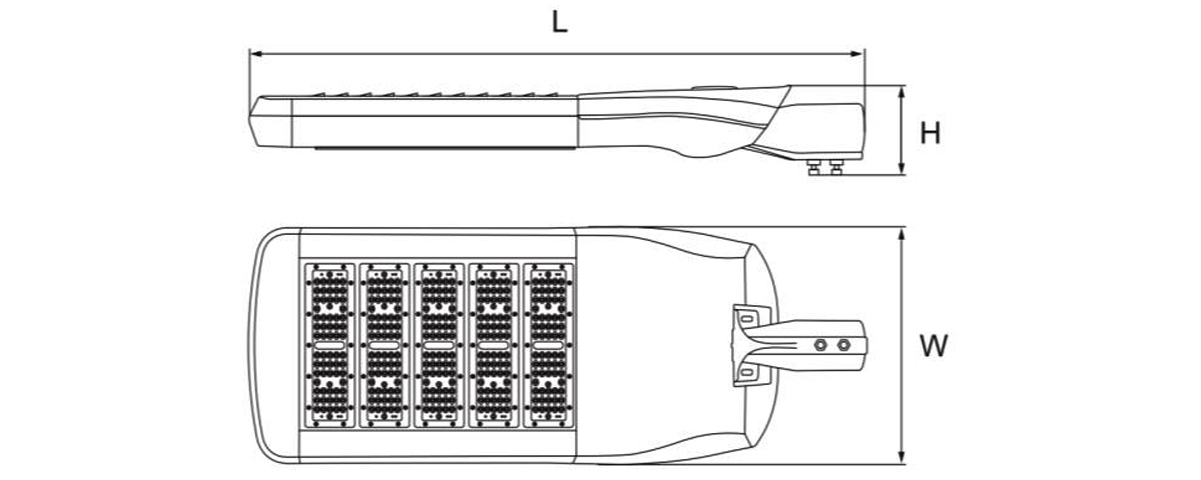

DIMENSIONI (mm)

INFORMAZIONI SULL'ORDINE

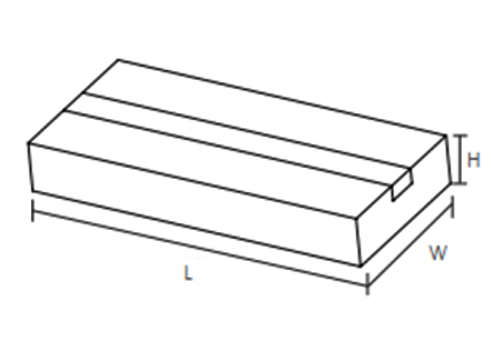

DATI LOGISTIVI

INSTALLAZIONE

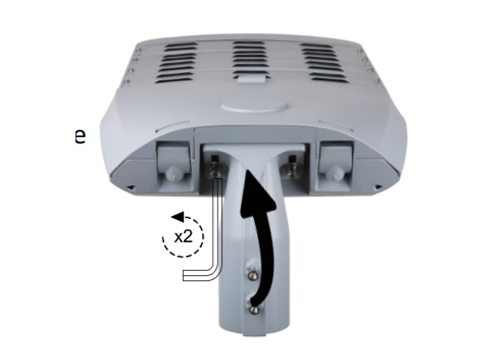

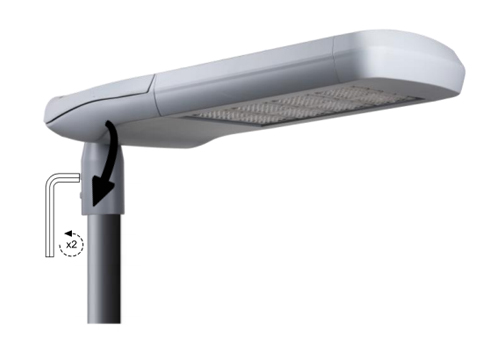

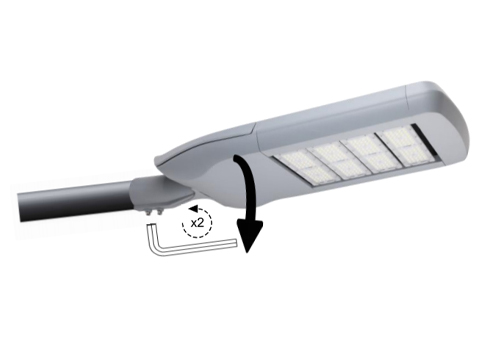

Stringere l'apparecchio al palo con una chiave a brugola.	Allentare le viti con una chiave a brugola e ruotare il rubinetto per regolarlo nella posizione di ingresso laterale.

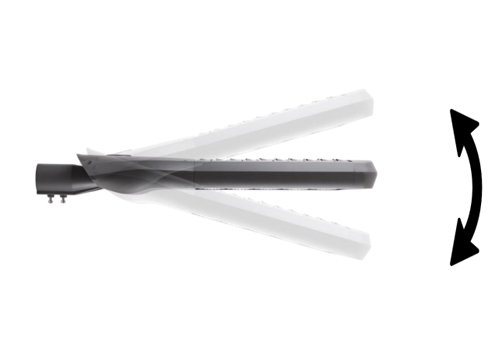

Sono necessari solo strumenti manuali per l'installazione dell'apparecchio.	L'angolo del rubinetto può essere regolato di -15°,-10°,0°,5°, 10°,15°.

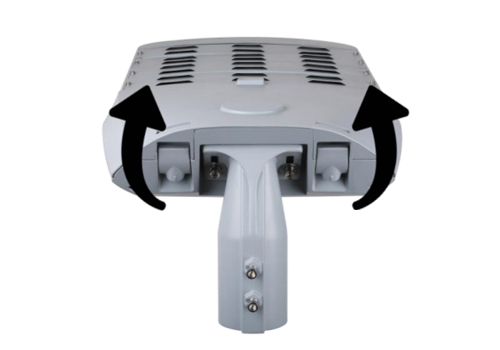

L'angolo del rubinetto può essere regolato di -15°,-10°,0°,5°, 10°,15°.	Premi due fibbie per aprire il vano attrezzi.

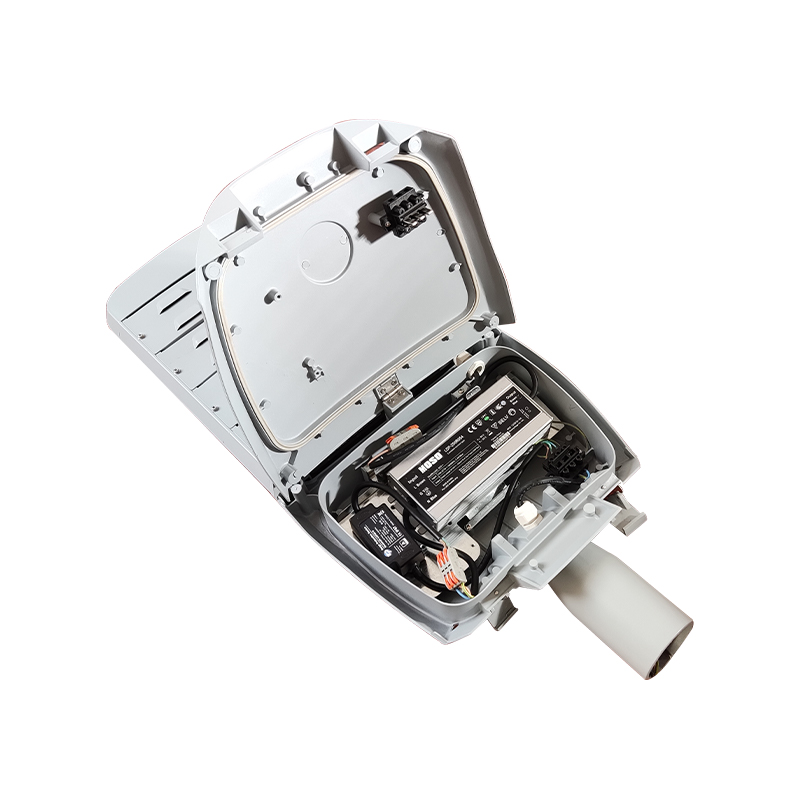

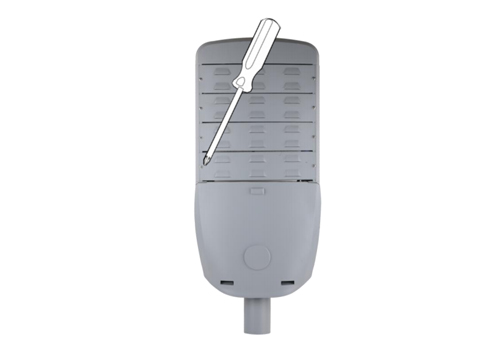

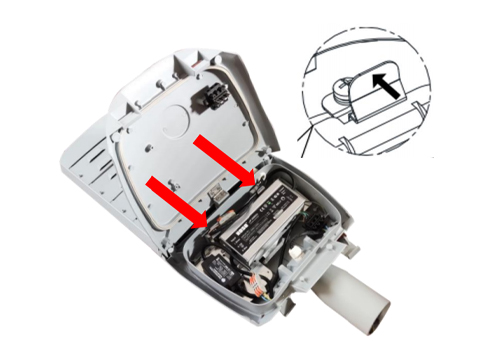

Posizionare il coperchio del vano ingranaggi in posizione di blocco, spingere i 2 fermagli sulla fascia ed estrarre la piastra degli ingranaggi, sostituire le parti elettroniche guastate con quelle nuove, quindi bloccare il vano ingranaggi.	Allentare il foglio della copertura posteriore e rimuoverlo, quindi continuare ad allentare le viti bloccate sul profilo, rimuovere il modulo led guasto e sostituirlo con uno nuovo. Collega e stringi ogni parte passo dopo passo.
