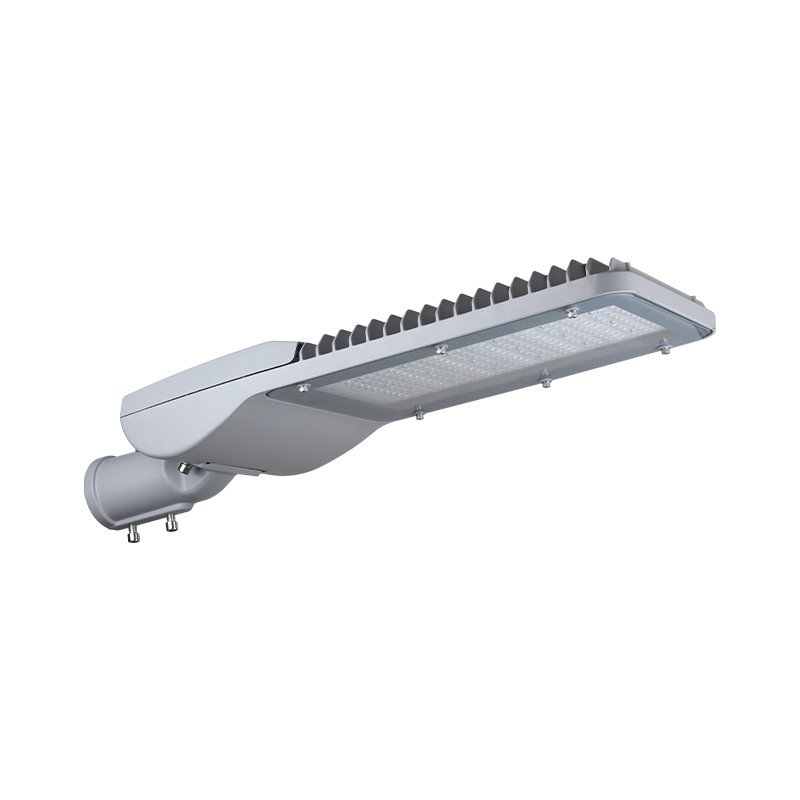

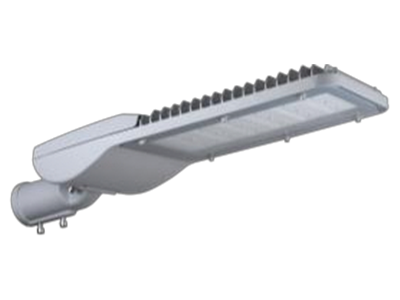

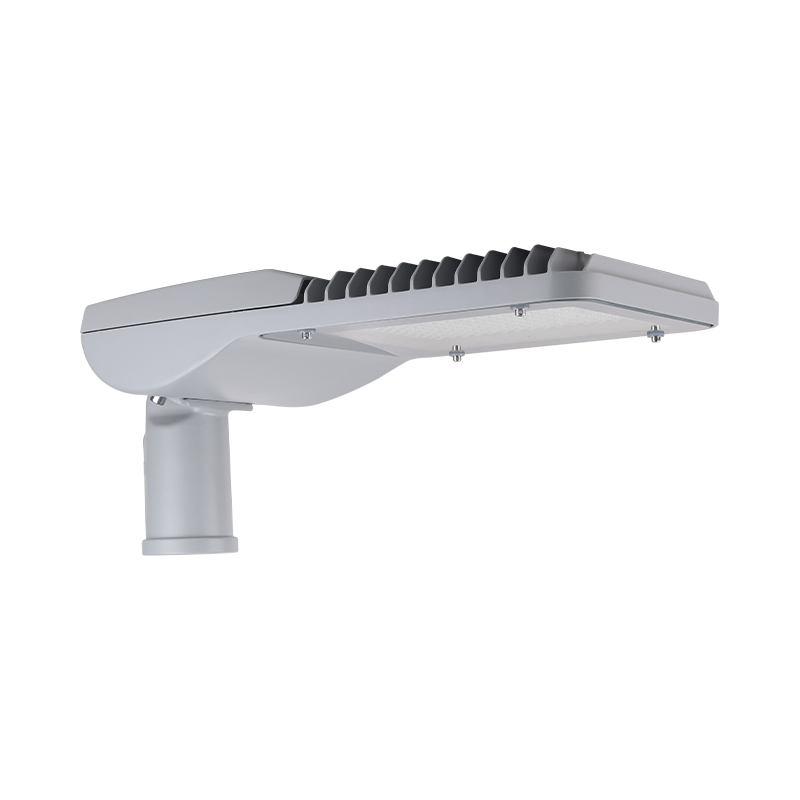

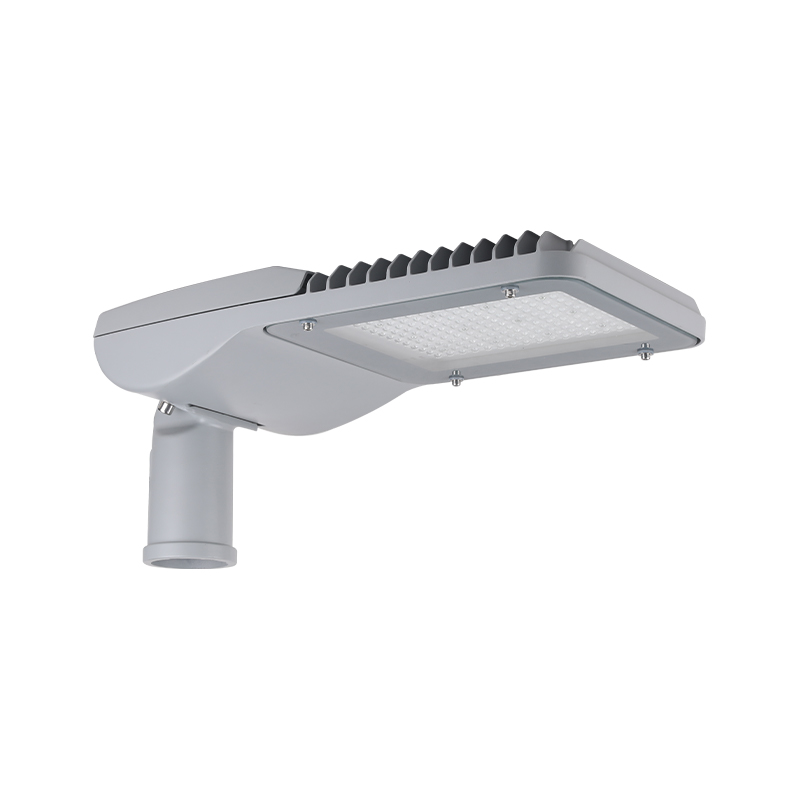

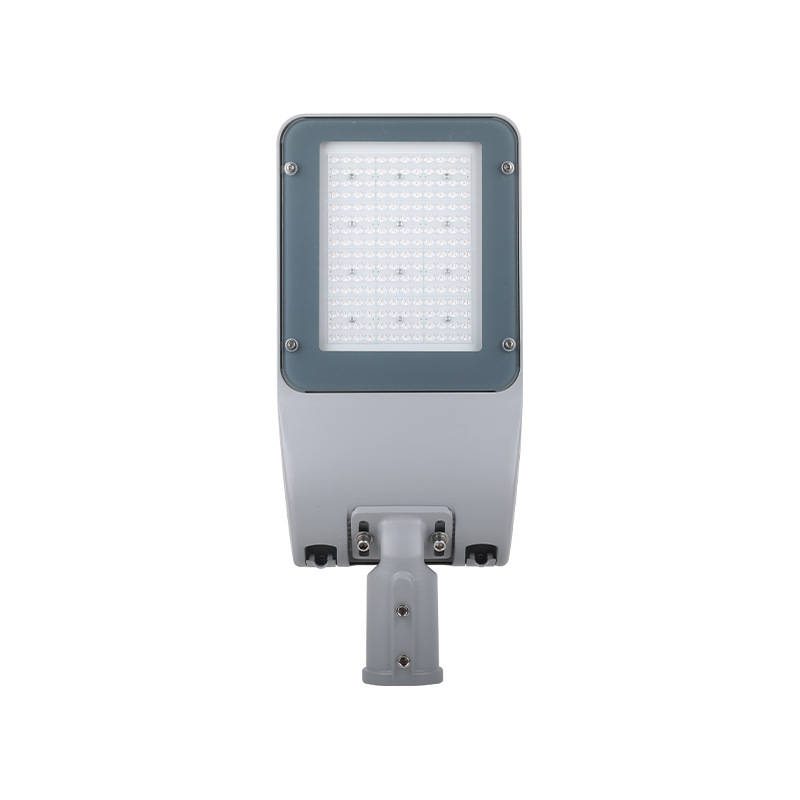

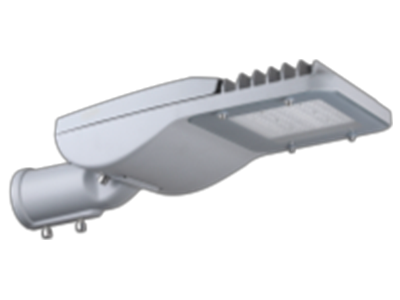

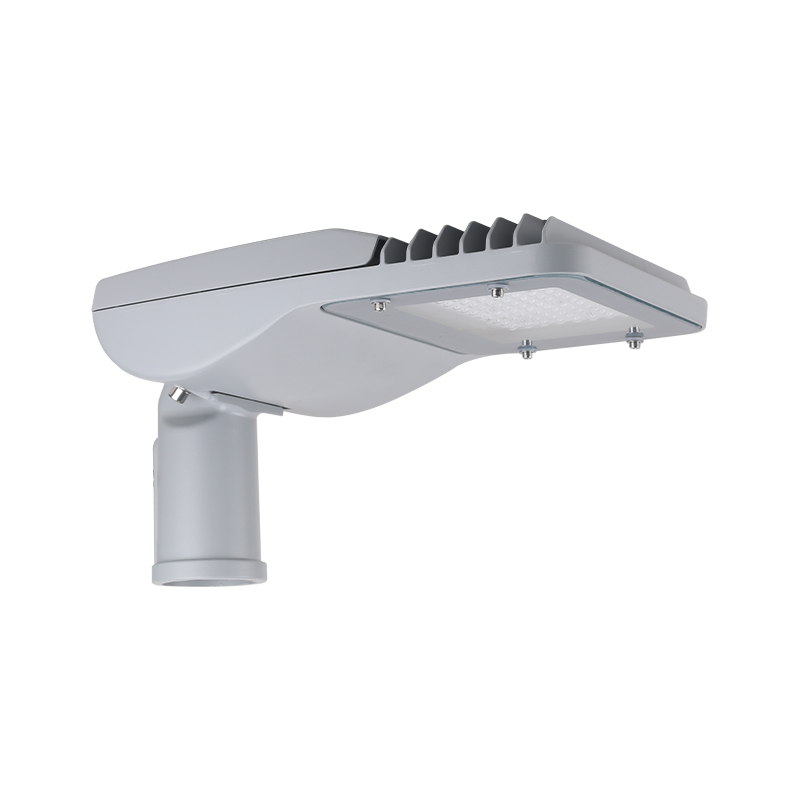

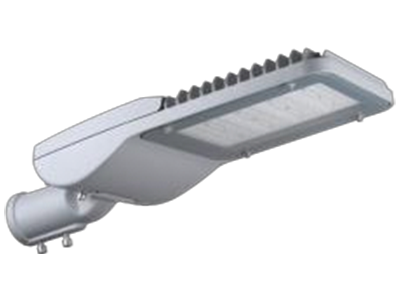

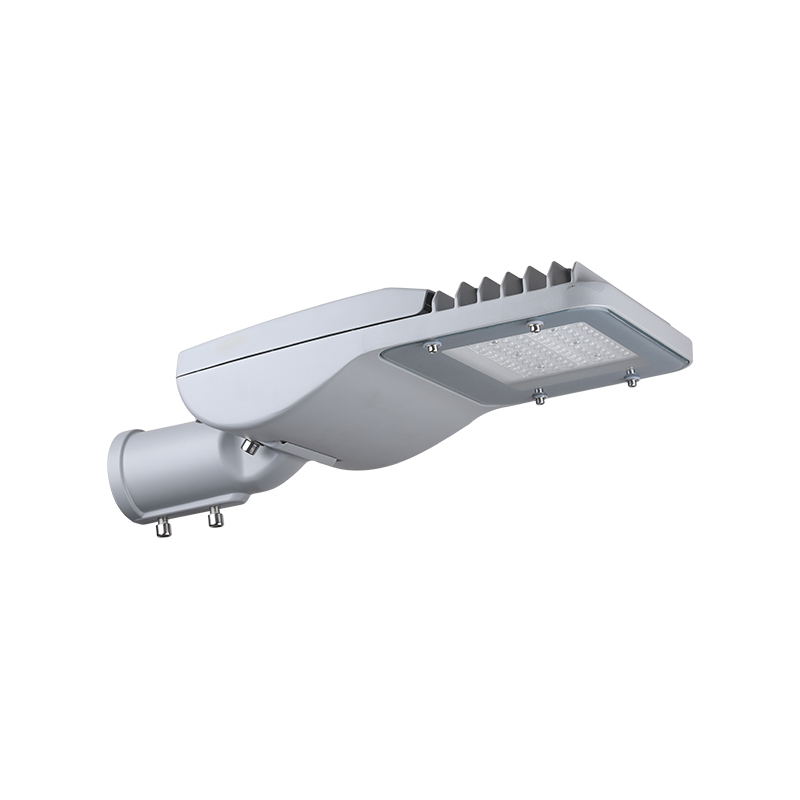

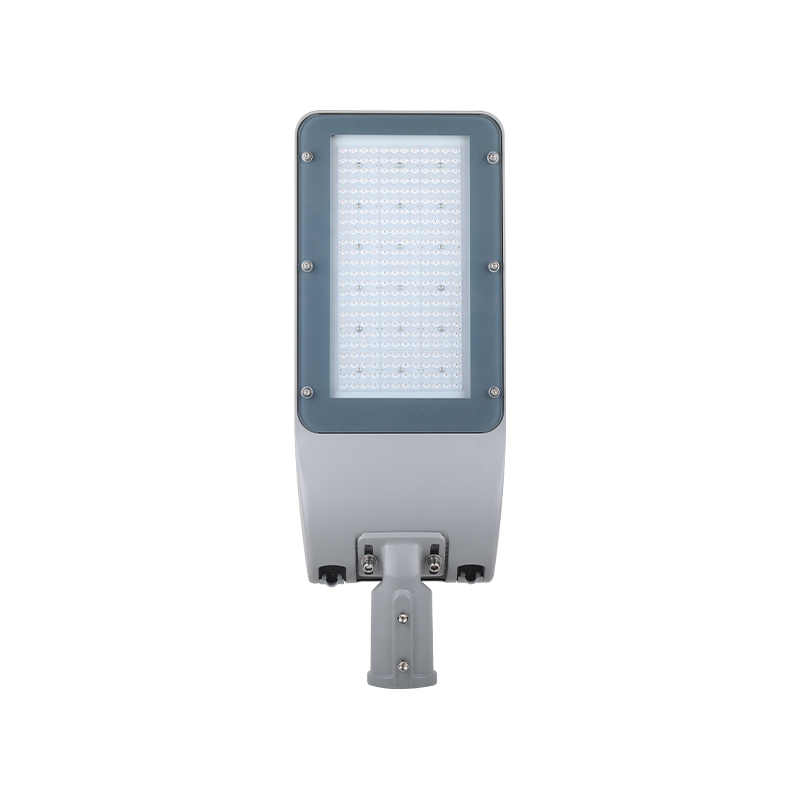

Alloggiamento in pressofusione di alluminio ad alta pressione Lampioni stradali a LED ATLANTIC PRO

Descrizione del prodotto

CARATTERISTICHE
1. Disponibile in sei dimensioni, più conveniente per i progetti.
Chip led 5050/3030, 120-180lm/w Corpo in alluminio pressofuso ad alta pressione con verniciatura a polvere di poliestere resistente alla corrosione.
2. IP66, lk09 10 kv/20kv SPD opzionale.
3. Angolo del rubineta regolabile 0±15°.
4. L'esclusivo design staccabile consente di smontare rapidamente l'alloggiamento ssueriore e la scheda del driver senza l'ausilio di alcun attrezzo, facilitando l'ispezione, la riparazione e la sostituzione dei componenti interni e migliorando l'efficienza di manutenzione dell'apparecchiatura.
5. Interruttore di sicurezza/fotocellula/cortocircuito/sensore intelligente opzionale su richiesta 5 anni di garanzia.

PRINCIPALI APPLICAZIONI

STRADA E AUTOSTRADA

PONTI

AREE URBANE E RESIDENZIALI

PIAZZE E AREE PEDONALI

SPECIFICHEIFICHE TECNICHE

SPEC	MINI	MIDI	MAXI
Potenza	30-75w	80-150w	150-200 W
Tensione in ingresso	100-277 V/50-60 Hz
Temperatura del colore	3000-6500K
Indice di resa cromatica	IRC>70
Temperatura operativa	-40℃~50℃
Materiale dell'alloggiamento	ADC12
Protezione dall'ingresso	IP66
Forza d'impatto	IK08/IK09 opzionale
Protezione contro le sovratensioni	10KV/20KV
Diffusore	Vetro temperato
Rubinetto diametro	50 mm/60 mm
Peso	4,3 kg	5,6 kg	6,8 kg

DESIGN NEI DETTAGLI

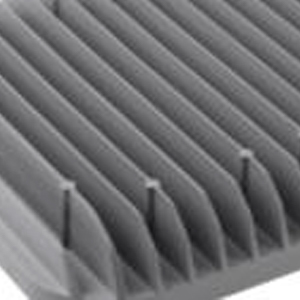

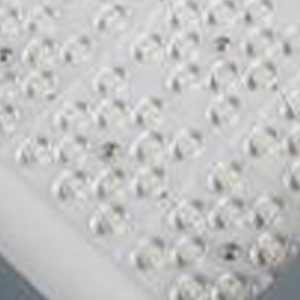

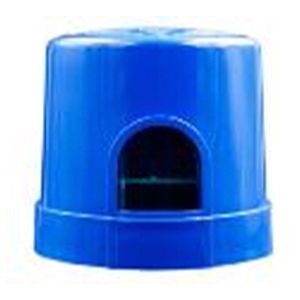

Corpo Corpo in alluminio pressofuso per impieghi gravosi con rivestimento in polvere di poliestere resistente alla corrosione.	Fotocontrollo (opzionale) Opzionale con presa NEMA e fotocellula/cappuccio per cortocircuito.	Chip led Chip LED Lumileds 3030 e 5050 con efficienza dell'apparecchio fino a 150 lm/w, lunga durata di 50000 ore.

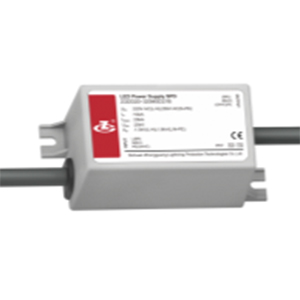

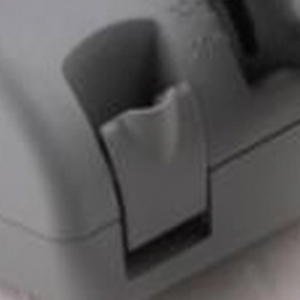

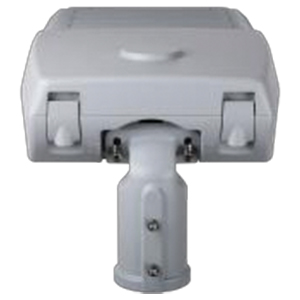

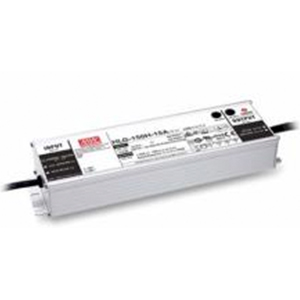

Unità di alimentazione Driver led ad alte prestazioni - Dimmerazione 0-10v su richiesta - Il marchio del conducente può scegliere tra MOSO, Meanwell, Philips, Osram.	Fibbie Apertura senza attrezzi del vano attrezzi, facile per la manutenzione.	Rubinetto Ampio angolo regolabile da 0°-±15° per ingresso laterale e montaggio su palo.

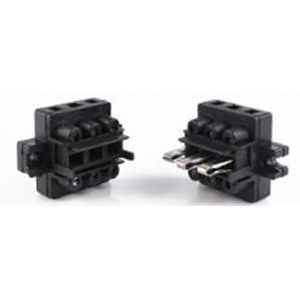

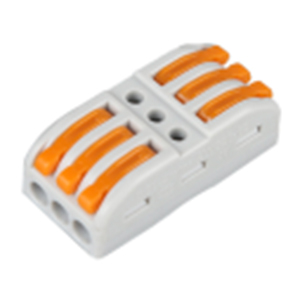

Sezionatore di alimentazione Spegnimento automatico dell'apparecchio all'apertura del vano attrezzi e accensione dopo la chiusura, sicurezza per i lavoratori durante la manutenzione.	Connettore Connettore a innesto rapido, senza attrezzi, risparmia tempo.	SPD Dispositivo di protezione da sovratensione da 10 kv (20 kv opzionale), protezione più affidabile per l'alimentatore led.

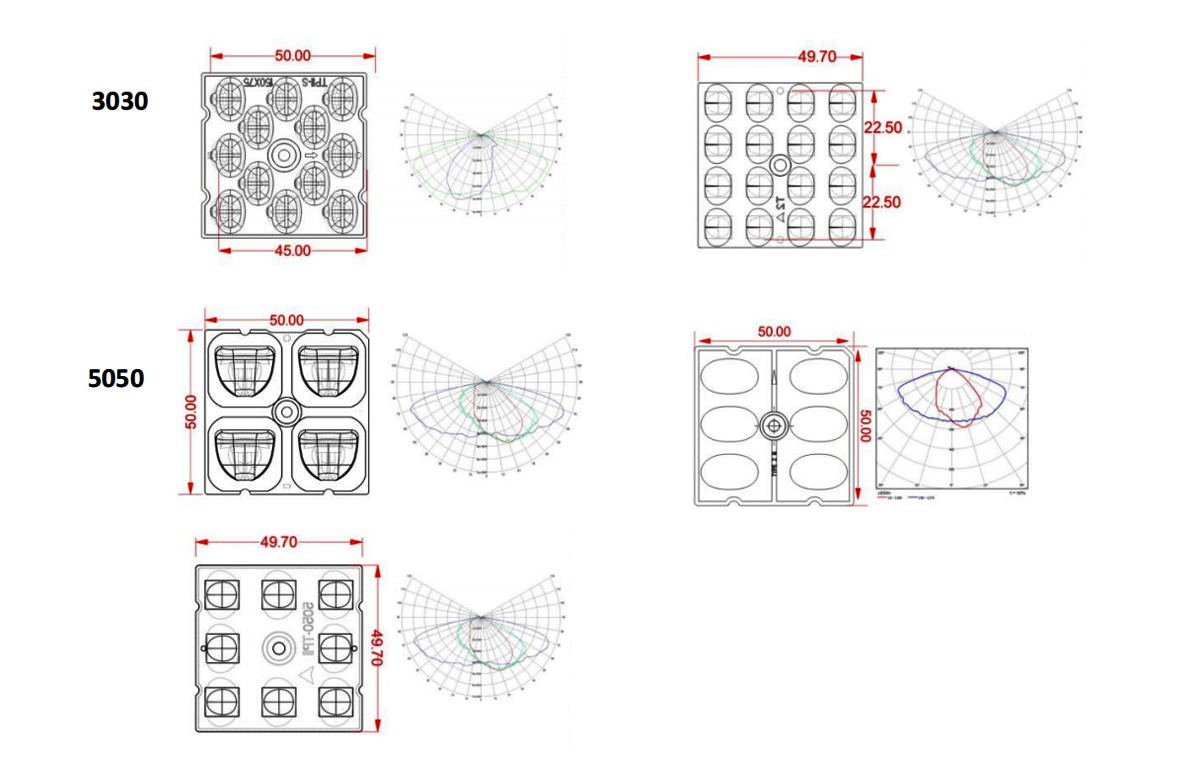

OTTICHE DISPONIBILI

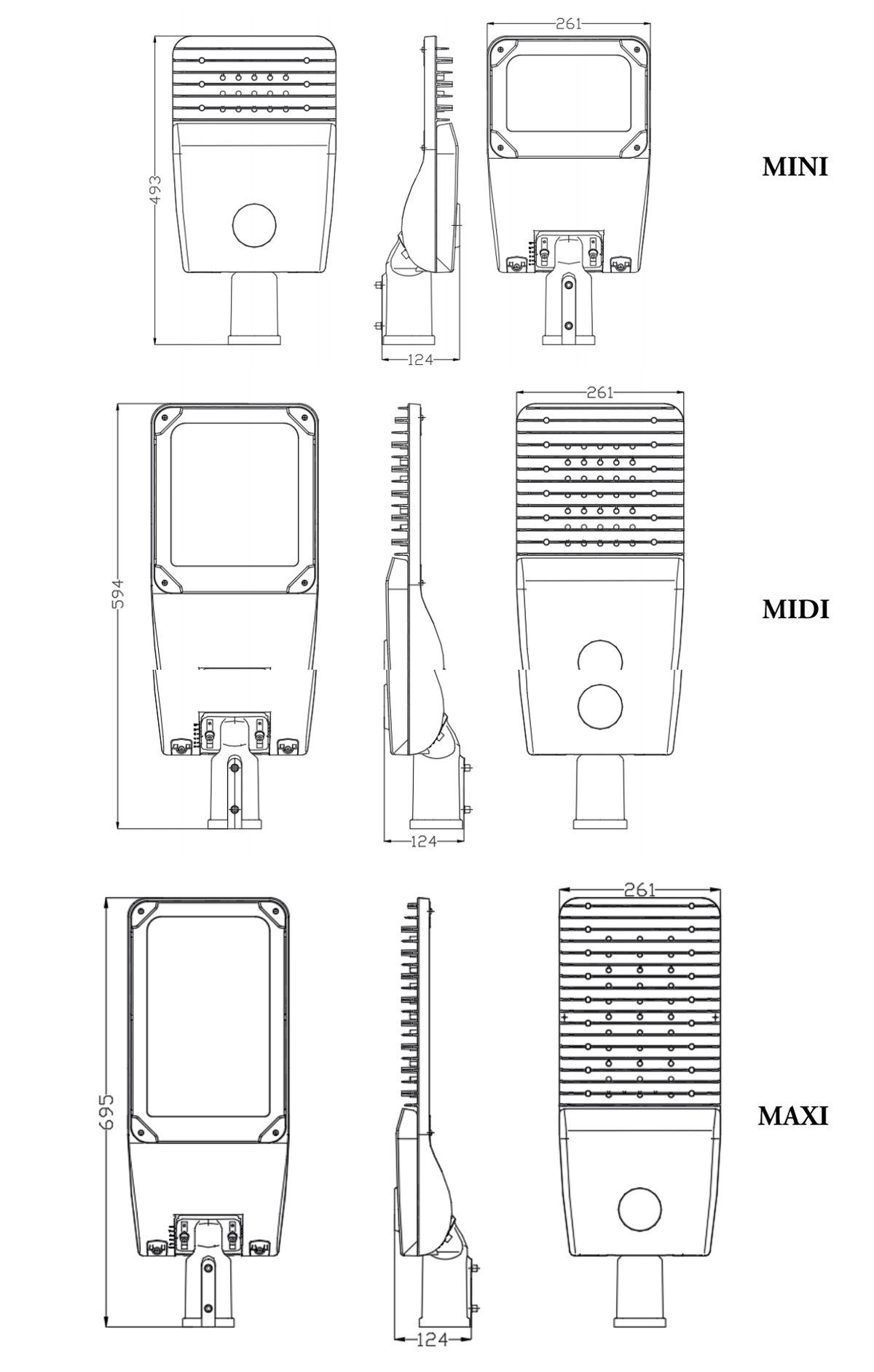

DIMENSIONI (mm)


INFORMAZIONI SULL'ORDINE

Nota:
- La potenza può essere personalizzata su richiesta del progetto.
- Colore verniciatura custodia standard grigio chiaro, altri colori possono essere verniciati su richiesta.

DATI LOGISTIVI

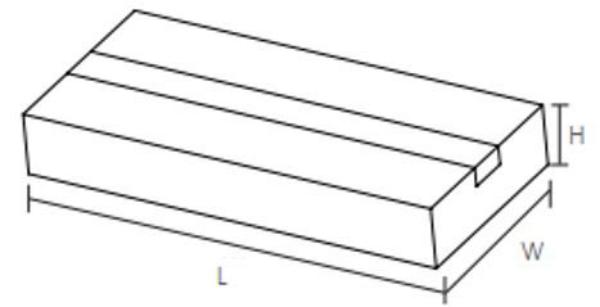

MODELLO	Unità di imballaggio (pezzi/cartone)	Dimensioni del cartone (mm) (Lunghezza*Larghezza*Altezza)	Peso netto	Peso lordo	Volume
ATLANTICPRO MINI	1	510*280*180mm	4,3 kg	4,8 kg	25,7 dm³
ATLANTIC PRO MIDI	1	610*280*180mm	5,6 kg	6,2 kg	30,7 dm³
ATLANTICPRO MAXI	1	710*280*180 mm	6,8 kg	7,5 kg	35,7 dm³

INSTALLAZIONE

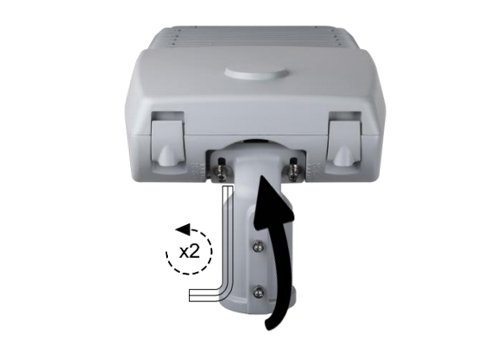

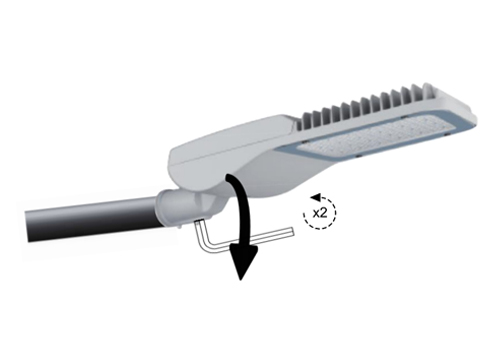

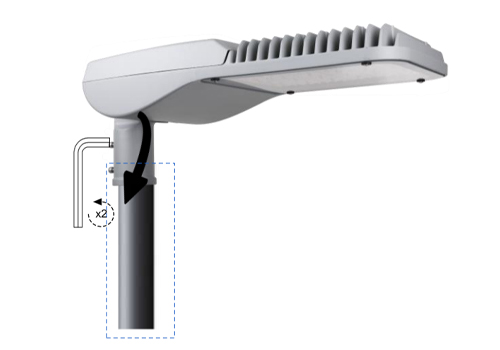

Stringere l'apparecchio al palo con una chiave a brugola.	Allentare le viti con una chiave a brugola e ruotare il rubinetto per regolarlo nella posizione di ingresso laterale.

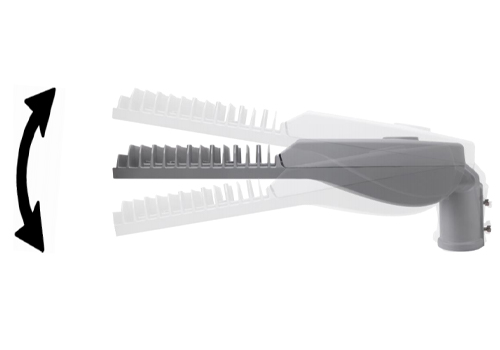

Sono necessari solo strumenti manuali per l'installazione dell'apparecchio.	Da -15° a 15°.

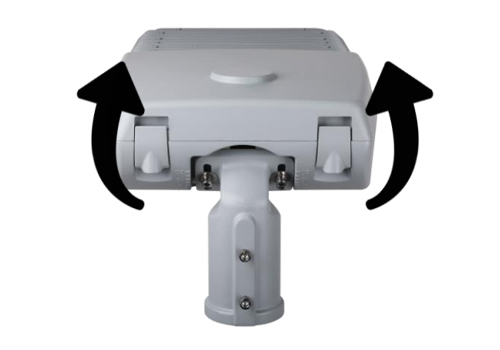

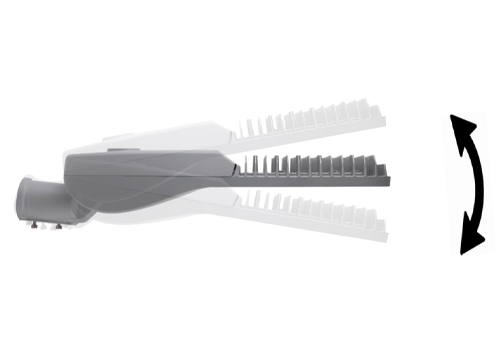

Da -15° a 15°, l'angolo del raccordo può essere regolato di -15°,-10°,0°,5°, 10°,15°.	Premi due fibbie per aprire il vano attrezzi.

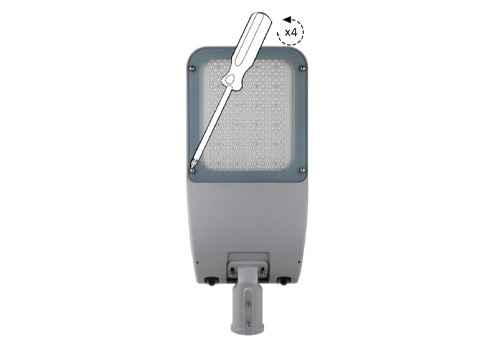

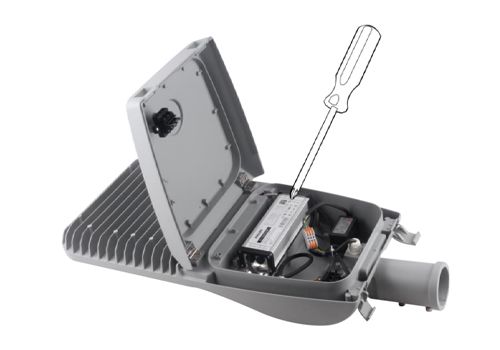

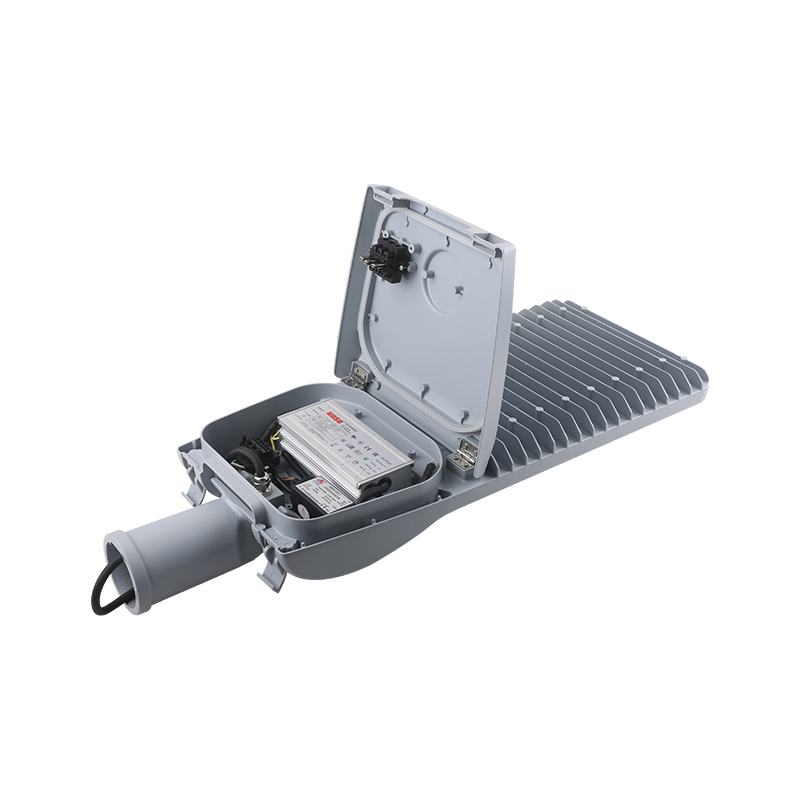

Posizionare il coperchio del vano ingranaggi in posizione di blocco, utilizzando un cacciavite a croce allentare le viti e sostituire le parti elettroniche guastate, quindi bloccare il vano ingranaggi.	Allentare le viti e rimuovere il vetro, quindi continuare ad allentare le viti bloccate sulla scheda, rimuovere la scheda guasta e sostituirla con una nuova. Collega e stringi ogni parte passo dopo passo.
